行业内的佼佼者--铸铁T型槽平台的制造技术工艺

时间:2019-05-02 作者:河北威岳机械有限 点击:62次

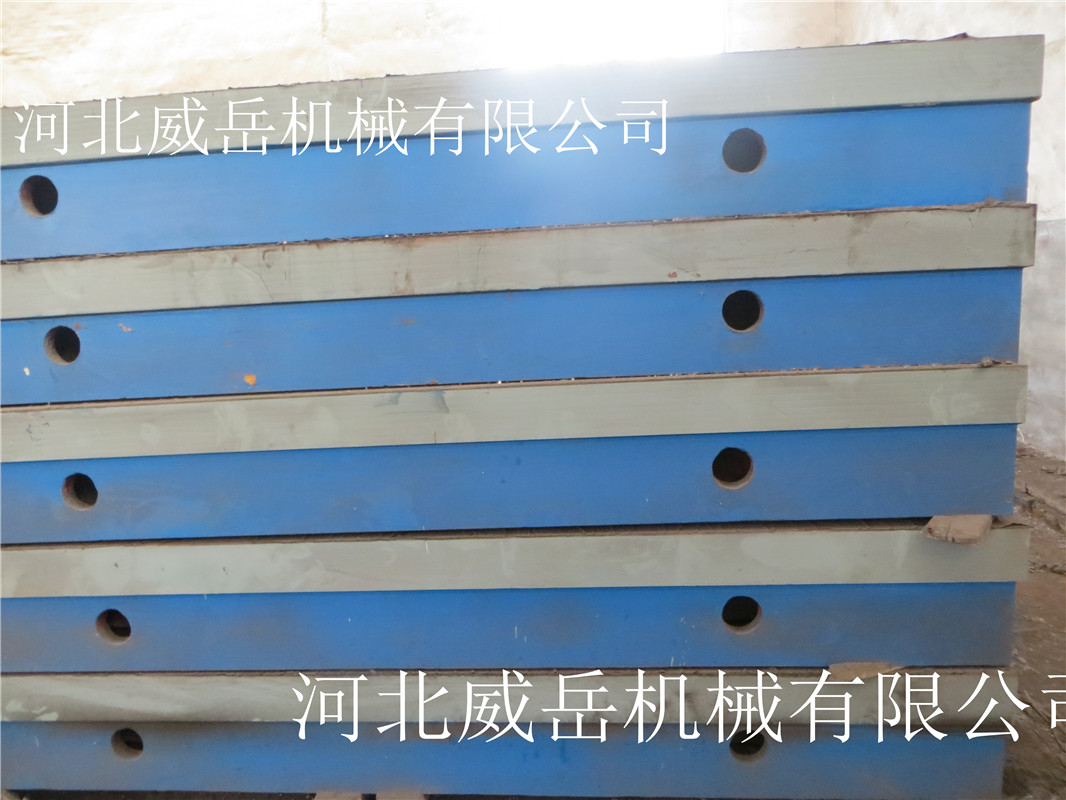

铸铁T型槽平台又叫铸铁T型槽平板是一种表面带有T型槽用于装配,调试机械设备的铸铁平台量具,我公司生产的铸铁T型槽平台一样严格执行相关行业标准,使用铸铁铸造,不仅精度稳定,而且。

但是由于T型槽的外表不同于别的测量平台外表,它存在许多的凹槽或者长形孔,圆形孔,这些孔在T形槽的外表进行加工的过程中,在程度上会影响到作业平面的精度,可是,T型槽平台在使用中对于板面的精度要求是非常严格的,那么我们如何保持板面的精度呢?

我们要先按照标准生产基础平台,   要测量平台需要选用的材料是不是优异的铸铁材料,铸铁T型槽平台当然也不破例,如果想要出产出质量对比高的铸铁T型槽平台,在出产过程中应当用对比细密的,合金铸铁材料制造,使其外表,硬度到达的程度,只要在这种情况下,对原有的测量平台进行挖槽的时分,才可以留在平台面上的材料可以接受住对比重的物体,不至于发作崩塌等现象。

其次,铸铁T型槽平台各式各样的标准是怎么进行打造的。铸铁T型槽平台在进行锻造的时分选用的是刮研技术,这样的技术可以,铸铁T型槽平台在开端锻造以后,外表对比平坦,没有毛糙的痕迹,精度,由于铸铁T型槽平台关于外表粗糙程度是有规则的。铸铁T型槽平台在制造完结以后也会进行涂色检验,生产出来的商品符合规则。当然有一些,凹槽间隔过大的铸铁T型槽平台,在制造的过程中,本来还存在硬度上的约束,在这种情况下生产出来的商品,只可以习惯分量不大的工件。

铸铁T型槽平台工作面采用的是刮研工艺,用涂色的方法进行检验,了平面的精度。工作面一般有T型槽,也可以根据要求加工长孔和圆孔,这种T型槽平台采用的是纯铁铸造而成的。我公司生产T型槽平台广泛应用在动力机械设备的装配、调试、焊接、铆焊,这种产品表面带有T形槽,可以固定机械设备。另外需要提醒的是,我公司可以根据用户的要求,定制各种规格的T型槽平台。



铸铁T型槽平台的技术要求:

a铸铁T型槽平台工作面不得有严重影响外观和使用的砂孔、气孔、裂纹、缩松、划痕、碰伤、锈点等缺陷。

b铸铁T型槽平台的表面应型砂且平整,涂漆牢固。

c精度等级为0-3级的铸铁T型槽平台工作面上,直径小于15mm的砂孔允许用相同材料堵塞,其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个,且砂孔之间的间距应不小于80mm

d铸铁T型槽平台应采用细密的灰口铸铁或合金等材料制造,其工作面硬度应达到170-220HB

f铸铁T型槽平台工作面通常应采用刮削工艺。对采用刮削加工的3T型槽平台工作面,其表面粗糙度Razui大允许值为5um

g采用刮削工艺应进行涂色对研检验。对研后显示的接触点面积的比率见表3的规定:或者按25mm×25mm正方形面积的接触点数见表3的规定,且任意25mm×25mm中的接触点数之间应不大于5点。



平面度级别铸铁T型槽平台的平面度可分为:

1AA:其平面度(μm)= 1+1.6D2 (D为平台对角线长或直径),用于高度 之测定之用, 常用于实验室。

2A:其平面度为AA级之两倍误差,常用于工具检验室作量具之检验之用。

3 B:其平面度为AA级之四倍误差,常用于工具检验室或在现场检验量具或划线之用

铸铁T型槽平台精度:按标准计量检定规程执行,分别为0123级四个级别

这是在如此复杂的工艺流程中,逐步落实实施,才有铸铁T型槽平台如此高的性能,进而广泛适用于机械制造、造船、发电、冶金、矿山、汽车、石油、化工、石油、石化、院校、研究院所、单位、设计院中的检验、划线、测量、装配、焊接、铆焊、组装、检测等检修、维修工作,铸铁T型槽平台不愧是行业内的。
