如何对铸铁方箱进行更细致地了解?

时间:2019-07-01 作者:河北威岳机械有限 点击:2475次

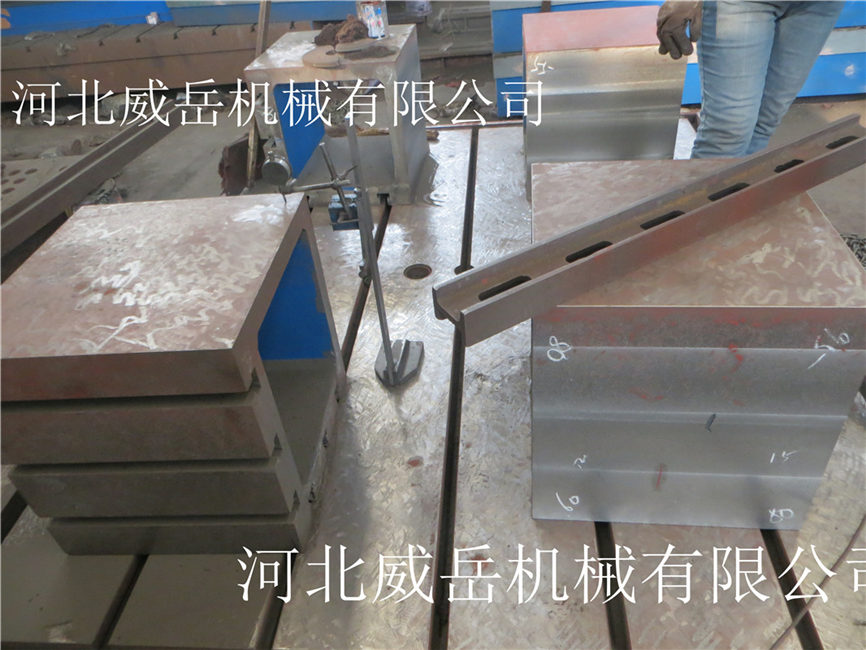

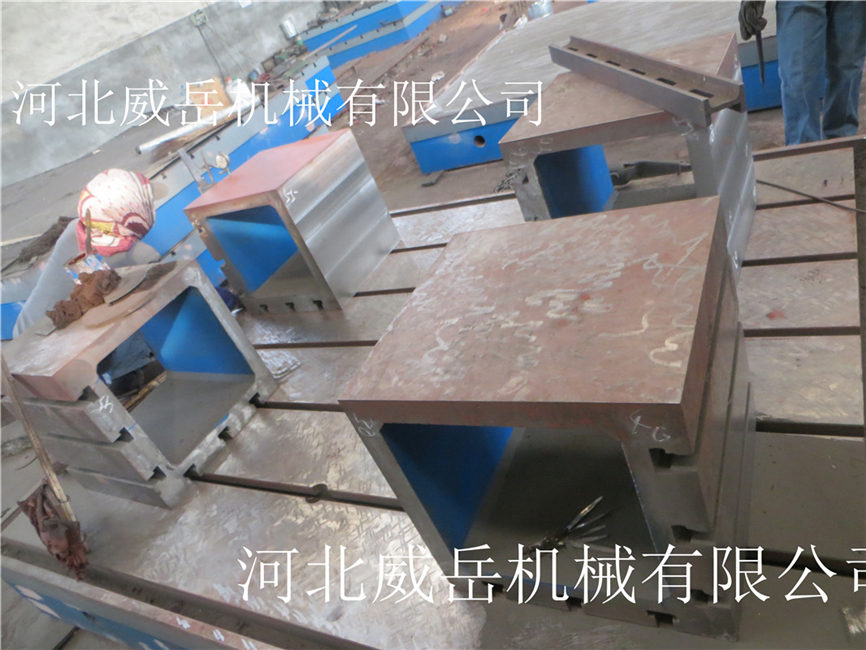

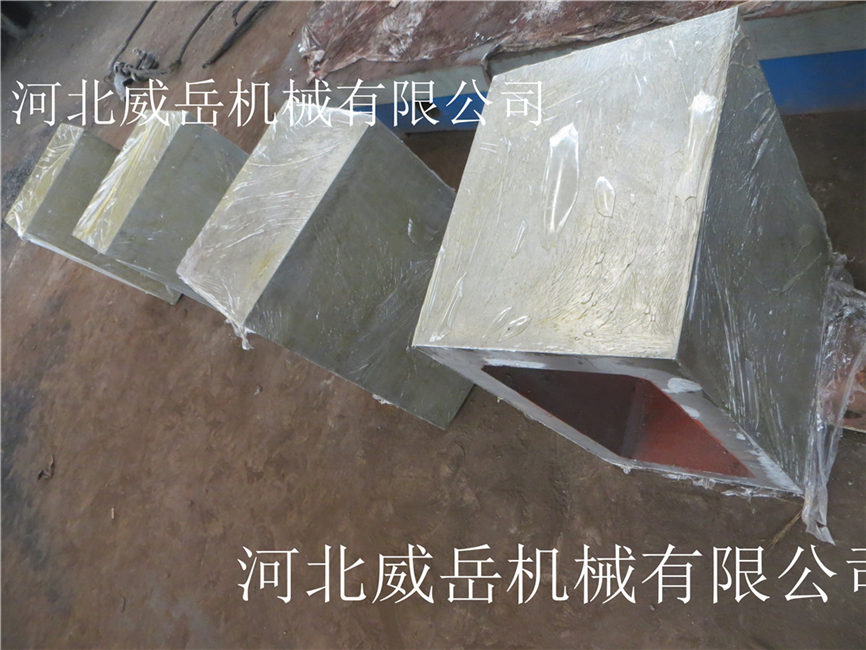

从定义上讲,方箱是用铸铁或钢材制成的具体6个工作面的空腔正方体,其中一个工作面上有V型槽。

一般而言,大家都了解铸铁方箱的用途:主要用于零部件的平行度、垂直度等的检验和划线。铸铁方箱要求:方箱各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆,棱边倒角。在方箱内壁应有标牌,并标有规格尺寸,级别出厂编号、制造厂名称。

铸铁方箱精度区分如下:对于刮制方箱除检定平面度外,还要用涂色法检定接触斑点。在边长为25mm任意正方形内斑点数为:1级、2级不少于25点;3级不少于20点。


另外,通过外观和性能,还能这样对方箱进行定义:方箱是用铸铁制成的具体6个工作面的空腔正方体或长方体,时其中一个工作面上有V型槽。方箱检定的环境条件:常温、常湿。

从检方法定来评定铸铁方箱:对于边长为315mm及以下的方箱,检定时在方箱被检面的两端各放置1mm的量块,把刀口形直尺放在量块工作面上,然后在其各被检点处用量块试塞,当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在方箱工作面的纵向、横向和对角线方向的几个截面上进行。在测得的各个位置的直线中误差方向一致时取其zui大值,当误差方向不一致时取其zui大正差与zui大负差juedui值之和,为该受检面平面的平面度。

特别要注意的是,铸铁方箱要求各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆,棱边倒角。在方箱内壁应有标牌,并标有规格尺寸,级别出厂编号、制造厂名称。

通过如上分析总结,分别从方箱的定义和用途、检验方法,以及方箱生产注意事项,进行归纳总结,让铸铁方箱更清晰地呈现在大家面前,地便于大家了解铸铁方箱的性能特点。
